鋁材噴涂設(shè)備廠家根據(jù)鋁材產(chǎn)量大小及應(yīng)用場景，大致分為立式、前處理在線，前處理不在線三種類型：

1、立式鋁材噴涂生產(chǎn)線（日產(chǎn)50-80T）

應(yīng)用案例：浙江棟梁集團(tuán)

產(chǎn)能：800-1200T/月 （鋁材單線立式線產(chǎn)能約等于兩條臥式噴涂線）

配置：快速換色噴粉房+大旋風(fēng)回收系統(tǒng)

優(yōu)勢：產(chǎn)能倍增，多色噴涂，節(jié)省人工，降本增效，涂層牢固且不易脫落，立式鋁型材噴涂流水線的投產(chǎn)，為整體市場提供源源不斷的粉末噴涂鋁型，大大滿足粉末噴涂型材市場需求。

2、前處理在線鋁材噴涂生產(chǎn)線（日產(chǎn)10-30T )

以50m長的烘道為例，每年可節(jié)省 2-3 人的人工成本，每年節(jié)省的人工費(fèi)約 10-15萬 ，使用 3年 僅人工成本就可節(jié)省 30-45萬 左右！

前處理在線的鋁型材噴涂流水線經(jīng)歷7道工序

環(huán)保：粉末、廢氣排放達(dá)標(biāo)

安全：配置防火防爆，智能報(bào)警

占地面積：1200-3500m²

裝機(jī)功率： 110-130 KW

加熱方式：電、天燃?xì)?、生物顆粒，能耗比例 3:2:1

3、前處理不在線鋁材噴涂生產(chǎn)線（日產(chǎn)10--30T )

直通型的鋁型材噴涂流水線：適用于6-15m長度

環(huán)保方面：粉塵、廢氣排放均能達(dá)標(biāo)

安全：配置防火防爆裝置，智能報(bào)警

占地面積：500-2500m²

裝機(jī)功率：40-60KW

加熱方式：電、天燃?xì)狻⑸镱w粒，能耗比例 3:2:1

鋁型材靜電噴涂設(shè)備的工藝流程于主要工序分析：

鋁型材靜電噴涂設(shè)備工藝為了獲得性能優(yōu)良的涂層，在噴涂前必須對被噴涂鋁型材表面進(jìn)行預(yù)處理；鋁型材中由于含有合金元素，其力學(xué)性能提高了，但抗腐蝕性能卻下降了，它同空氣中的氧、水汽反應(yīng)生成疏松的不具有保護(hù)作用的轉(zhuǎn)化膜，而且在擠壓成型或其他的機(jī)械加工過程中，鋁型材表面受到不同程度的污染，不但影響底材與涂層的結(jié)合力，而且會使涂層產(chǎn)生針孔等表面缺陷；

主要工序分析

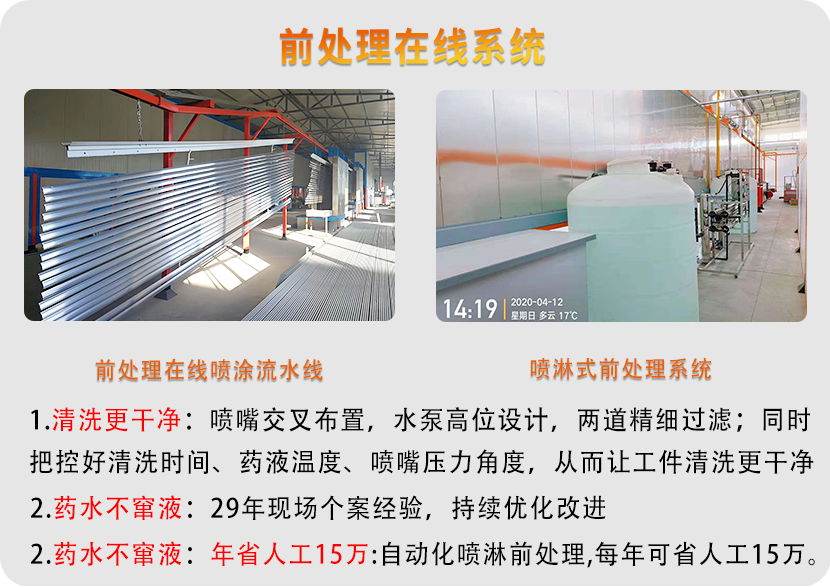

1、鋁型材靜電噴涂設(shè)備預(yù)處理：

為了取得良好的裝飾及防腐蝕效果，鋁型材一般都必須經(jīng)過預(yù)處理，使之生成一層耐蝕且與粉末涂層結(jié)合力良好的化學(xué)轉(zhuǎn)化膜，然后再進(jìn)行粉末噴涂；預(yù)處理工藝流程為：

除油→水洗→化學(xué)轉(zhuǎn)化→水洗→烘干

鋁型材噴涂前的化學(xué)轉(zhuǎn)化目前最普遍有效的處理方法是鉻化和磷鉻化，這兩個(gè)方法已使用多年，性能相當(dāng)穩(wěn)定，生產(chǎn)上容易操作，可根據(jù)其處理后的顏色進(jìn)行辨別轉(zhuǎn)化效果，其中鉻化膜顯黃色，習(xí)慣上稱之為黃鉻化；磷鉻化膜顯綠色，習(xí)慣上稱為綠鉻化；

這兩種工藝的操作溫度和時(shí)間范圍較寬，既可噴淋也可槽浸；涂層厚度一般為0.3~0.8g/㎡；

但鉻化的致命缺點(diǎn)是六價(jià)鉻對人體危害很大，因而世界上不少國家限制使用，大力發(fā)展無鉻化學(xué)轉(zhuǎn)化處理工藝；

已形成商品供應(yīng)的無鉻化學(xué)轉(zhuǎn)化處理藥劑目前有氟鋯酸鹽和氟鈦酸鹽，其特點(diǎn)是轉(zhuǎn)化膜較薄，只有0.05~0.4/㎡，缺點(diǎn)是轉(zhuǎn)化膜無色，難于目視鑒別，給生產(chǎn)操作帶來不便；

鋁型材經(jīng)過化學(xué)轉(zhuǎn)化后須立即進(jìn)行烘干，使表面不殘留水分，如果鋁型材表面留有水分進(jìn)入噴粉工序，則涂層會產(chǎn)生氣泡缺陷；烘干溫度不宜過高，否則將使轉(zhuǎn)化膜過多失去結(jié)晶水而導(dǎo)致膜疏松，使涂層附著力下降；根據(jù)鉻化工藝配方的不同，一般烘干溫度控制在60~120℃之間；

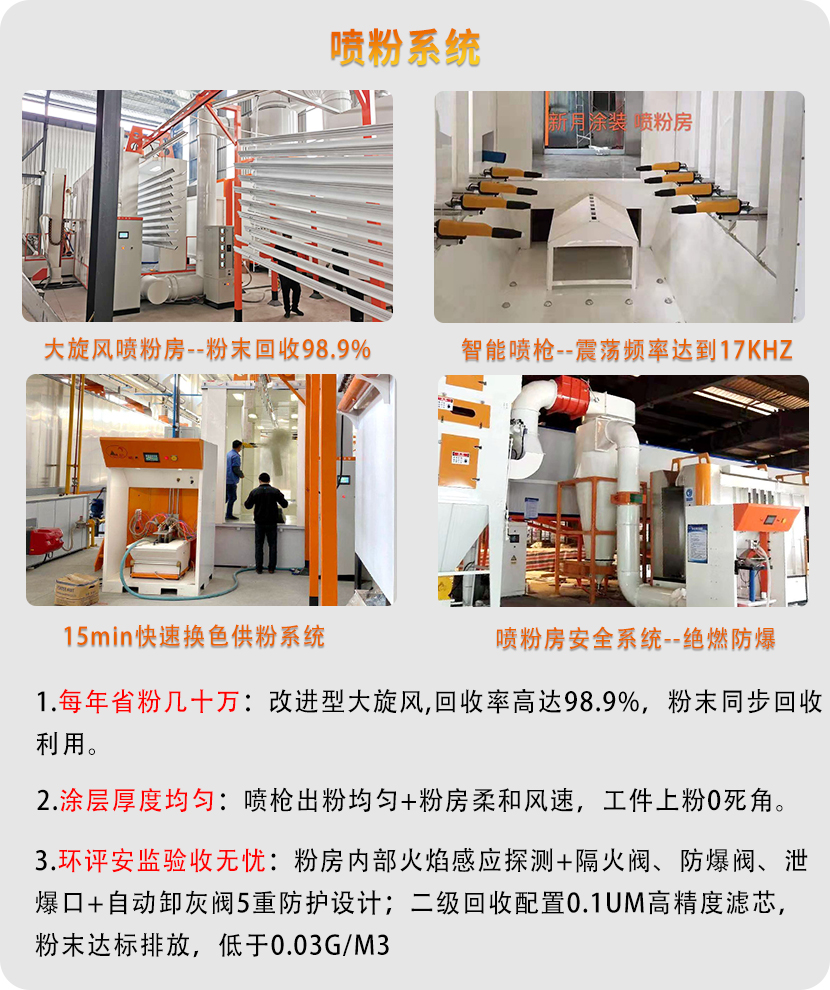

2、靜電粉末噴涂：

鋁型材靜電粉末噴涂設(shè)備借助于壓縮空氣把粉末霧化在空氣中，當(dāng)壓縮空氣中含有油、水時(shí)，會使粉末受潮而致粉末的荷電性和霧化性變差，影響涂層厚度及其均勻性，且在固化時(shí)由于油、水沸騰蒸發(fā)沖破涂層而產(chǎn)生涂層表面的缺陷如針孔等；粉塵等機(jī)械雜質(zhì)不但導(dǎo)致涂層外觀質(zhì)量變差，并有可能成為涂層首先被腐蝕的地方；因此必須對壓縮空氣進(jìn)行凈化；

噴涂過程中，未被吸附的粉末要及時(shí)在線回收，否則容易造成粉末外溢影響環(huán)境，而且容易受潮、受污染，影響回收粉的利用；

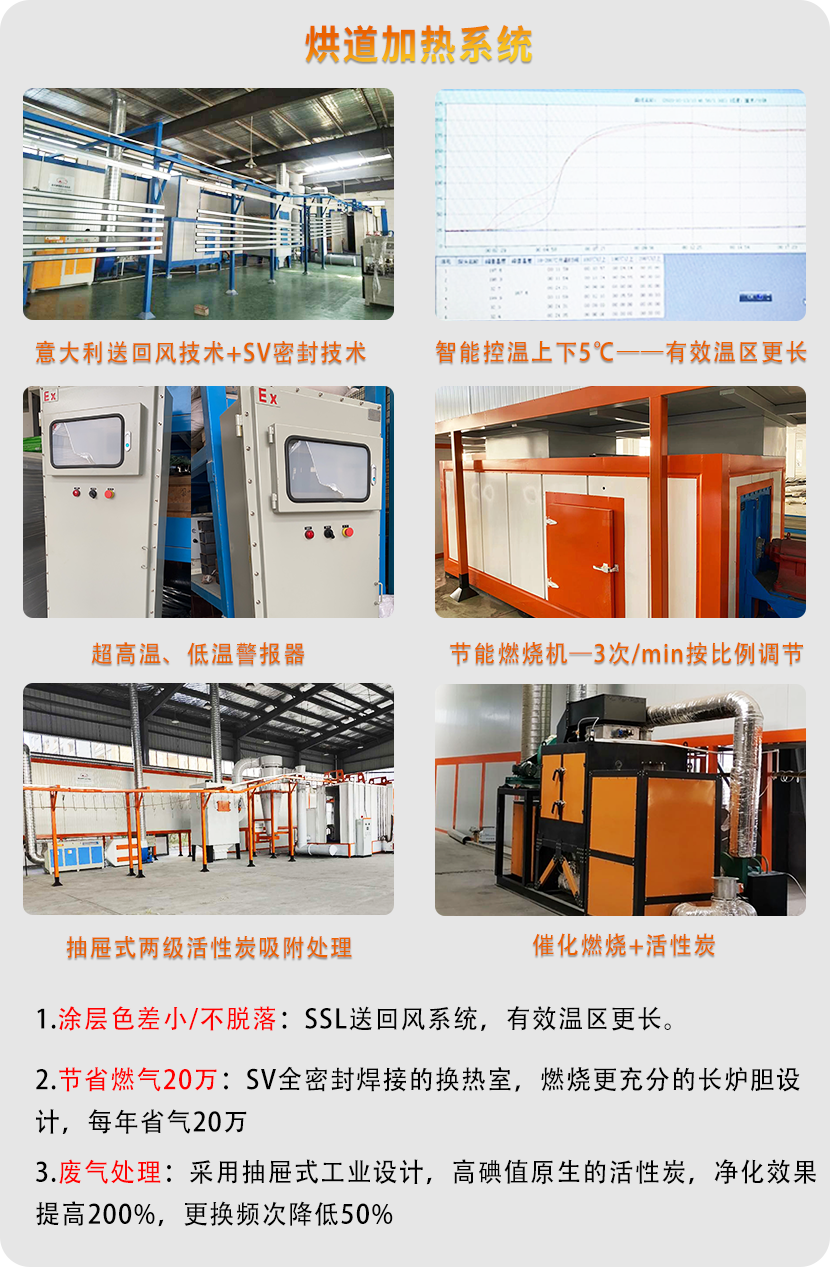

3、流平與固化：

鋁型材在涂后必須盡快進(jìn)入烘烤爐中進(jìn)行流平、固化以防止粉塵等雜志黏附和掉粉而影響涂層質(zhì)量；涂層烘烤時(shí)要求爐溫均勻，鋁型材間應(yīng)保持一定的距離，防止碰撞；各種粉末涂料隨配方設(shè)計(jì)不同其流平、固化的溫度和時(shí)間亦有所不同；
